| ◆复合材料产品制造装备 | ◆复合材料原料制造装备 |
|
本装备是利用复合原料,通过定型,加热,加工产品等,制作几种环境,能源,建筑,航空宇宙,运动休闲领域等全面性的复合材料产品的设备.
|
|
|
|
| ■拉延机 |

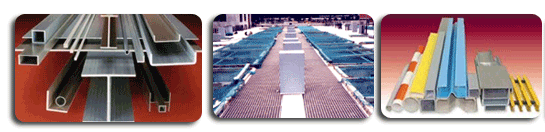

制造象棍棒,冰,频道一样,以长度,方向,具备一定的断面的产品,作为恰当的设备,将树脂浸渍到纤维中后,通过具备一定形象的,加热的金形,加固而获得的复合材料产品制造设备.根据拉延工法生产的产品被用于体育休闲领域,建筑,海洋,饮料,环境,能源等大部分的产业.
拉延机根据拉延方法的不同分为履带车型和往复机型. |
|
| ▶履带车型 |
|
作为象棍棒,管子等一样的在压缩下坚硬或者产品的厚度很厚的产品,是适用于单纯形象的中,小型大小的产品制造的设备.
→帐篷,小型管子,摩擦构件,雨伞构件
|
 |
| ▶往复机型 |
|
是适用于复杂形象或者厚度很薄的脆弱产品以及中大型的产品制造的设备,是能够制造多种产品的设备.
→中型管子,Beam,水处理设备的摩擦器
|
 |
| ●Pulman Caterpiller series |
|
Model
|
PMC09-0806
|
PMC15-1604
|
PMC20-2410
|
PMC25-3010
|
PMC30-4012
|
| Profile dimension (mm) |
200 x 150
|
400 x 200
|
600 x 250
|
750 x 250
|
1000 x 300
|
| Machine length (m) |
14.2
|
13.5
|
15.2
|
16.6
|
16.6
|
| Machine width (cm) |
90
|
100
|
130
|
150
|
175
|
| Machine weight (Kg) |
5,500
|
6,000
|
6,500
|
7,400
|
8,200
|
| Center height (cm) |
108
|
108
|
108
|
108
|
108
|
| Pull force (Kg) |
9,000
|
15,000
|
20,000
|
25,000
|
30,000
|
| Clamp force (Kg) |
9,000
|
15,000
|
20,000
|
25,000
|
30,000
|
| Clamping length (cm) |
100
|
130
|
150
|
175
|
200
|
| Speed Range (cm/min) |
15 ~ 200
|
15 ~ 200
|
15 ~ 200
|
15 ~ 200
|
15 ~ 200
|
|
| ●Pulman Recriprocating series |
|
Model
|
PMR10-0806
|
PMR15-1604
|
PMR20-2410
|
PMR25-3010
|
PMR35-4012
|
| Profile dimension (mm) |
200 x 150
|
400 x 200
|
600 x 250
|
750 x 250
|
1000 x 300
|
| Machine length (m) |
14.2
|
14.5
|
17.4
|
18.5
|
18.5
|
| Machine width (cm) |
90
|
115
|
135
|
160
|
180
|
| Machine weight (Kg) |
5,500
|
6,000
|
6,500
|
7,400
|
8,200
|
| Center height (cm) |
108
|
108
|
108
|
108
|
108
|
| Pull force (Kg) |
10,000
|
15,000
|
20,000 (25,000)
|
25,000 (30,000)
|
32,000
|
| Clamp force (Kg) |
10,000
|
15,000
|
20,000 (25,000)
|
30,000 (38,000)
|
32,000
|
| Puller Storoke (cm) |
75
|
75
|
75
|
75
|
75
|
| Clamping length (cm) |
50
|
70
|
70
|
80
|
80
|
| Speed Range (cm/min) |
2 ~ 300
|
2 ~ 300
|
2 ~ 300
|
2 ~ 300
|
2 ~ 300
|
|
|
|
 |
|
|
